Schlupfsimulation

Schlupf & Verschleiß

Schlupfbewegungen sind im Kontaktbereich dynamisch belasteter Baugruppen meist nicht zu eliminieren. Die Ungewissheit über mögliche Konsequenzen jedoch schon!

Im Kontakt zweier Bauteile können reversible oder irreversible Schlupfbewegungen auftreten.
Bei reversiblen, d.h. an ihren Ursprungsort zurückkehrenden, Bewegungen steht zumeist der Oberflächenverschleiß im Vordergrund. Wird dieser zu groß, kann es zum Pressungsverlust und somit zum Ausfall der Verbindung kommen. Durch die einzigartige Kombination von standardisierten Verschleißmessungen und realitätsnahen Kontaktsimulationen bietet Maiwald Engineering die Möglichkeit, verschleißkritische Kontakte zu detektieren und geeignete Abhilfemaßnahmen festzulegen. Aufgrund des gewählten Ansatzes benötigen wir für die Verschleißermittlung keine Versuche am Realbauteil. Somit ist die Beurteilung des Kontaktes bereits in der Konstruktionsphase Ihrer Applikation möglich!

Reibverschleiss

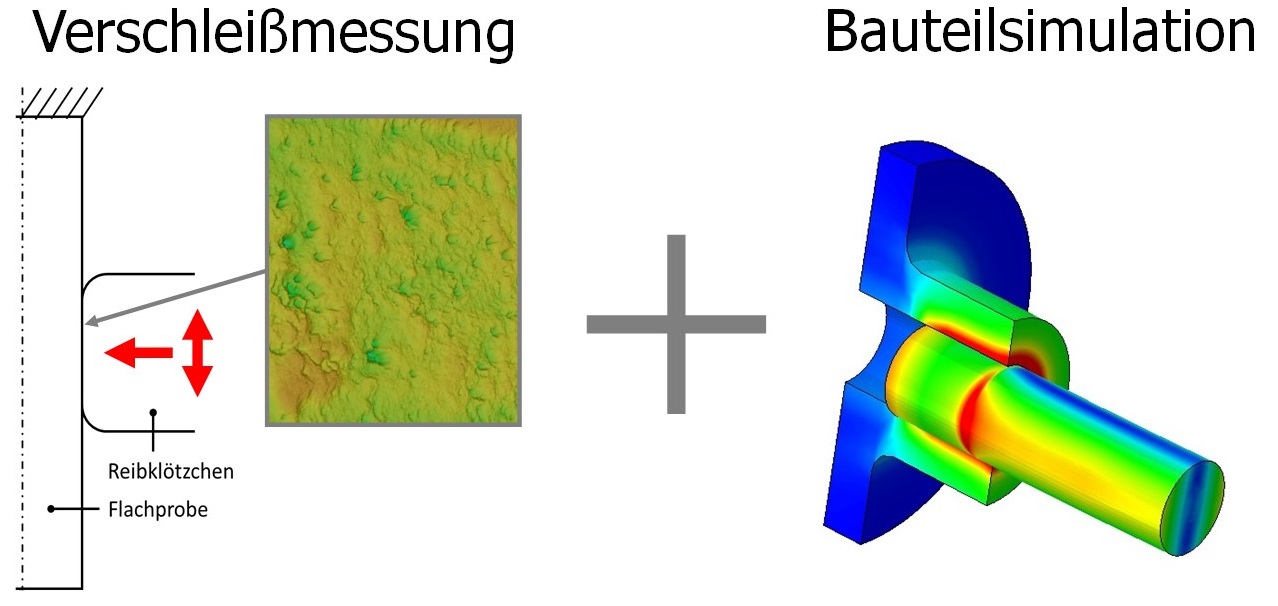

Bestimmung kritischer Kontakte mittels Kombination von Experiment und Simulation

Irreversible, d.h. sich aufsummierende, Schlupfbewegungen führen in den meisten Anwendungen zu erheblichen Problemen bis hin zum Anlagenausfall. Im Bild ist ein entsprechend kritischer Anwendungsfall aufgeführt, welcher einer dynamischen Belastung unterliegt. Infolge der im Diagramm erkenntlichen irreversiblen Verschiebung zwischen den Bauteilen werden die Schrauben auf Scherung beansprucht. Dies führt zu einem Versagen der Verschraubung und somit der gesamten Anlage.

Schlupfverlauf

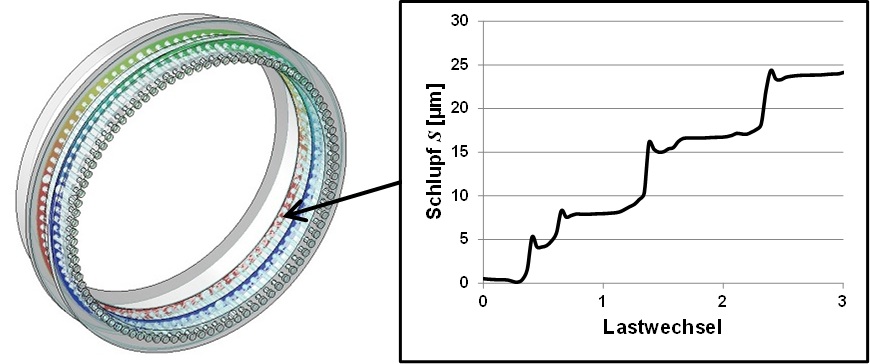

Beispielhafter Schlupfverlauf einer Mehrfachschraubverbindung unter
dynamischer Belastung

Die realitätsnahe Simulation dieser Schlupf- bzw. Relativbewegungen zwischen sich berührenden Bauteilen erfordert ein umfangreiches simulatives wie auch tribologisches Know-how. Maiwald Engineering bietet Ihnen das Fachwissen aus diversen tribologischen Reibwert- und Verschleißuntersuchungen sowie eine experimentell abgesicherte Simulationsmethodik. Egal ob geschraubte Verbindung, Welle-Nabe-Pressverband oder Formschluss-Element, Maiwald Engineering ist Ihr kompetenter Ansprechpartner!
